 culasse, filetage pot d echapement foiree

Aller en bas
AuteurMessage
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:06

bjr a tous pocketistes,j ai un souci j ai le filetage de culasse ou on fixe le pot est foiree j ai mis un resort a la place est sa fais toujours du bruit comment faire pour le fixer corectement merci a vous
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mycki_78
je Penche donc je suis
je Penche donc je suis


Nombre de messages : 24
Age : 38
Département : : 21
Date d'inscription : 21/10/2008

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:26

salut à toi

l'idéal est de poser un filet rapporté (helicoil)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:38

c est koi exactement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mycki_78
je Penche donc je suis
je Penche donc je suis


Nombre de messages : 24
Age : 38
Département : : 21
Date d'inscription : 21/10/2008

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:42

tiens, voila un petit tuto que j'ai fait
c'est pour poser une pompe a huile mais pour ta culasse, c'est le même principe à appliquer :



vous avez foiré un pas de vis sur un carter ? les filets du puits de bougie sont arrachés ? ou tout autre filetage ?
rien est perdu, pas besoin de changer la pièce concerné, ni d’augmenter le diamètre

la pose d'un filet rapporté (Insert Helicoil) vous rendra bien service,
le but étant de garder le même diamètre de fixation au lieu de tarauder plus gros dans la masse

à noter que cette réparation n'est pas une réparation "temporaire", bien au contraire !!
souvent cette réparation rend l'ensemble bien plus solide que ce qu'il n'était à l'origine !!

pour l'effectuer il vous faut un peu d'outillage
- un foret spécifique
- taraud spécifique helicoil (x2)
- outil à poser les helicoils
- un insert helicoils
- outil à casser le teton (on verra pourquoi plus tard)

dans ce tuto, nous allons refaire un filetage pour l'un des gougeons de fixation du couvercle de pompe à huile
ce gougeons est un M8 x 125
il nous faudra donc
- un foret de 8.3 mm
- un Inserts Helicoil M8x125
- 2 tarauds spécifique, le premier pour dégrossir et le deuxième pour affiner
j'attire votre attention sur ces tarauds, il ne s'agit pas de tarauds traditionnels donc n'utiliser pas votre mallette du garage !!

voila ce que ça donne en photo



maintenant que tout ça est vue, on attaque :
la manip s'effectue en 3 temps : - perçage, taraudage, pose de l'insert

- dans un premier temps nous allons donc percer avec le foret de 8.3 mm le puits afin de supprimer les éventuels filets restant et pour pouvoir y inserer l'helicoil
n'oublier pas de graisser votre foret afin de récupérer les copeau !!!

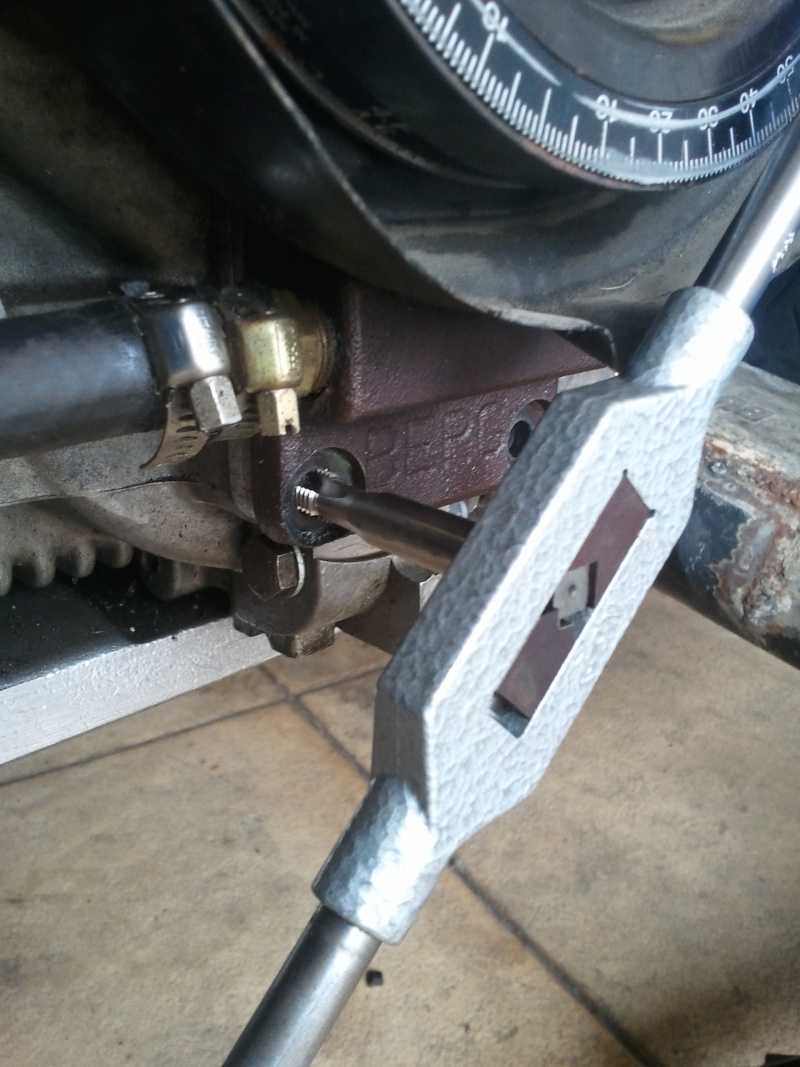

- ensuite on taraude avec le taraud à "dégrossir"
- puis avec l'autre taraud pour avoir un filetage clean



- et enfin l'étape "délicate"

tout d'abord voici comment positionner l'insert dans l'outil



le téton de l'insert doit venir se loger dans la fente de l'outil



on vient poser l'outil avec l'insert "en appui" comme ceci


puis on tourne délicatement la manivelle de l'outil jusqu'en butée et on retire l'outil

pour finir, si vous avez bien suivi, il y a le petit téton de l'insert dont j'ai parlé au début
ce petit téton qui nous a servit à "visser" l'insert dans le puits doit être cassé et enlevé (il serrait dommage qu'il se retrouve dans le carter Rolling Eyes )

pour ce faire on utiliser l'outil casse téton (je ne connais pas son nom exact, désolé)
on le place au fond du puits, en appui sur le téton en lui même puis on mets un petit coup de maillet dessus
le voila casser, maintenant il vous faut le récuperer :
ici chacun sa solution, elle sont toute valable (aspirateur, aimant, petite pince ...)

et voila le gougeons d'origine revenu à sa place cheers



j'espère avoir été assez clair, ce n'est pas facile à mettre par écrit
dans le cas contraire, un travaux pratique peut être organisé autour du binoche Wink

au plaisir
a+ mycki
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mycki_78
je Penche donc je suis
je Penche donc je suis


Nombre de messages : 24
Age : 38
Département : : 21
Date d'inscription : 21/10/2008

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:43

en foction du diamètre de ton filetage, il te faudra l'helicoil adéquat bien entendu
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:45

dans quels magasin on peut en trouver du filet rapporté merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mycki_78
je Penche donc je suis
je Penche donc je suis


Nombre de messages : 24
Age : 38
Département : : 21
Date d'inscription : 21/10/2008

MessageSujet: Re: culasse, filetage pot d echapement foiree   Sam 27 Aoû - 20:59

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: Re: culasse, filetage pot d echapement foiree   Dim 28 Aoû - 13:06

ok merci, autrement peut etre juste tarauder puis mettre une autre vis c est plus simple non ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mycki_78
je Penche donc je suis
je Penche donc je suis


Nombre de messages : 24
Age : 38
Département : : 21
Date d'inscription : 21/10/2008

MessageSujet: Re: culasse, filetage pot d echapement foiree   Dim 28 Aoû - 13:49

oui c'est plus simple, tu peux toujours essayer
mais si tu n'a plus assez de filet ça ne changera pas grand chose, mais tu peux tenter
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: Re: culasse, filetage pot d echapement foiree   Mer 31 Aoû - 21:18

No j ai essayer de taroder et j ai casser le filetage de la culasse
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
I2.C 65
Dépasse la ligne de la peur
Dépasse la ligne de la peur
avatar

Nombre de messages : 55
Age : 43
Département : : hautes pyrennees
Date d'inscription : 22/07/2011

MessageSujet: RESOLU   Ven 9 Sep - 18:25

en fait j ai changer la culasse j en ai pas pour cher
